Aros Olímpicos

Empezamos abriendo un archivo nuevo dibujamos un círculo contorno cerrado y relleno uno de los colores de los aros olímpicos, duplicamos el círculo y coloreamos cada uno con los colores de los aros olímpicos

Empezamos por el círculo azul y retiramos el resto

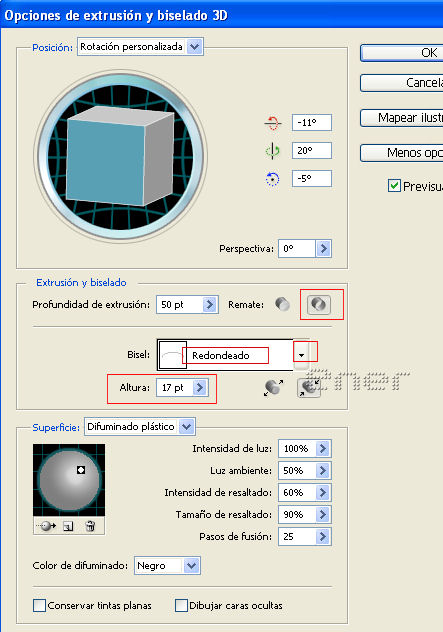

Efectos / efectos 3D extrusión y biselado y le doy los siguientes valores a este círculo

Y tenemos este resultado

Si las capas no están ordenadas las iremos ordenando según vayamos necesitando, colocar el círculo amarillo por encima del azul y le aplicamos ahora el siguiente biselado, fijaros que hay cifras que son constantes, como la altura de la extrusión que en todos será la misma medida

Tenemos ahora el aro azul y encima el aro amarillo situado más o menos como en la captura

Mediante edición copiar y pegar delante duplicamos el aro azul

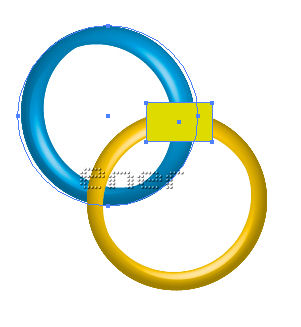

A continuación dibujamos un pequeño rectángulo en la zona donde el aro amarillo debería pasar por debajo del azul

Manteniendo la tecla shitf pulsada seleccionamos el cuadradito y la copia del aro azul

Vamos a objeto/ máscara de recorte/ crear y se nos habrán enlazado ambos aros

Colocamos ahora el círculo negro en su sitio y por encima de la capa del círculo amarillo

Le aplicamos el siguiente biselado

Mediante edición copiar y pegar delante duplicamos nuestro aro amarillo

Dibujamos un pequeño rectángulo en la zona que tenemos que realizar el enlazado y seleccionamos el rectángulo y el aro amarillo duplicado

Volvemos a objeto/ máscara de recorte/ crear y se nos enlazan ahora estos aros

Le toca el turno al verde y ponemos este círculo encima del negro

Le aplicamos el siguiente biselado

Duplicamos nuestro aro negro y dibujamos de nuevo un pequeño rectángulo en la zona de la unión

Estando seleccionado el rectángulo y la copia del aro negro de nuevo: objeto/ máscara de recorte/ crear

Vamos a por el último círculo y lo colocamos encima del verde

Aplicamos el siguiente biselado

Repetimos los mismos pasos de antes, duplicar el aro verde

Dibujar un pequeño rectángulo en la zona del enlace

Seleccionamos el rectángulo y el aro verde duplicado y aplicamos lo de la mascara de recorte de nuevo

Ya tenemos nuestros aros preparados, a continuación con una fuente ding podemos añadir algunos dibujos para decorar

Y aquí tenéis mi resultado

Tutorial realizado por EnergiaElca
